Трубы и фасонные части TRM (Aвстрия). Купить трубы и фасонные части TRM с доставкой недорого в Москве

В этом разделе говорится только о прочных на растяжение раструбных (push-in) соединениях, в которых сцепление достигается при помощи замковых соединений. Вставные анкерные соединения распознаются по наваренному шву на прямом конце, а сцепление в удерживающей камере создается при помощи вставных фиксирующих сегментов. Таким способом растягивающие силы между прямым концом и раструбом следующей трубы или фасонной части передаются механически.

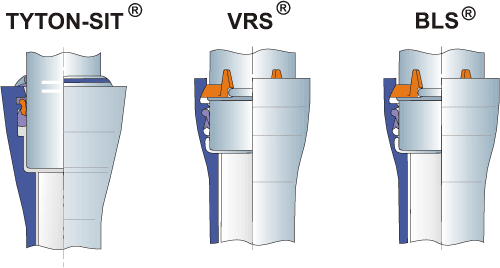

TRM поставляет следующие анкерные соединения для труб и фасонных частей:

Соединение VRS®-T (Dn 80 до Dn 500)

Это соединение пользуется многолетним успехом и может комплектоваться прокладками TYTON® или VRS®-T. В зависимости от номинального диаметра и особенностей монтажа используются от двух до четырех фиксаторов. Соединение отличается легким и быстрым монтажом, надежностью при высоких рабочих давлениях и тяговых усилиях, а также широким разнообразием возможностей применения. На отрезанных участках трубы можно поставить зажимное кольцо. Оно в большинстве случаев заменяет наварной шов. Трубы с соединениями VRS®-T поставляются в штангах длиной 5 или 6 м.

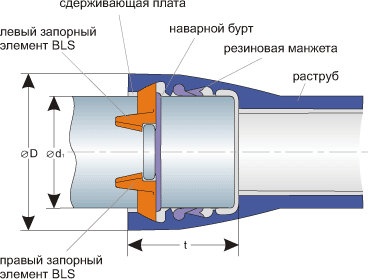

Соединение BLS® (Dn 600 дo Dn 1000)

В этом случае применяются прокладки TYTON®. Соединение сцепляется при помощи 9 - 14 фиксаторов, которые вставляются через отверстия в раструбе и распределяются по всему периметру трубы. Трубы с соединениями BLS® поставляются в шестиметровых штангах.

Области применения и преимущества

Трубы и фасонные части с соединениями VRS®-T находят практически неограниченное применение. Быстрый и простой монтаж, устойчивость к очень высоким допустимым рабочим давлениям и тяговым усилиям позволяют использовать данные соединения почти для любых возможных видов монтажа напорных трубопроводов (для воды или канализации):

городское водоснабжение;
замена анкерных бетонных блоков в привычной укладке с открытой траншеей;
трубопроводы под мостами / надземные трубопроводы;; o временные трубопроводы (для временного водоснабжения);
использование при бестраншейной укладке (ГНБ и т.п.);
системы искусственного оснежения;
турбинные трубопроводы;
прокладка на крутых склонах;
противопожарные системы (сертифицированы FM);
укладка под дном водоема или под водопропускными сооружениями;
обслуживание стройплощадок;
применение в сейсмически активных и неустойчивых грунтах.

Очень большой угол допустимого отклонения (макс. 5°) и полная провертываемость на 360° позволяет использовать данные соединения даже в особенно сложных условиях.

Согласно нормативу EN 545 допустимые рабочие давления (PFA) соединений VRS®-T должны указываться в каталогах производителей (см. следующие страницы.)

PMA = 1.2 x PFA (допустимое кратковременное рабочее давление, т. е ., во время скачков давления).

PEA = 1.2 x PFA + 5 (допустимое испытательное давление на стройплощадке).

Согласно нормативу EN 545, классификация под классы С не применяется к анкерным соединениям. Поэтому минимальная толщина стенки трубы отличается от той, что приведена в таблице 17 норматива EN 545 (касается неанкерирующих соединений).

Зажимное кольцо

Использование зажимного кольца возможно в большинстве случаях для труб номинального диаметра от DN 80 дo DN 500. Зажимные кольца заменяют наварные швы, когда трубы отрезаются на стройплощадке.

АНКЕРНЫЕ СОЕДИНЕНИЯ И ТРУБЫ

Dn	PFA 1) [бар]	Допустимое тяговое усилие [кН]	Mакс. угол отклонения [°]
80²⁾	100	115	5
100²⁾	75	150	5
125²⁾	63	225	5
150²⁾	63	240	5
200	42	350	4
250	40	375	4
300	40	380	4
400	30	650	3
500	30	860	3
600	32	1,525	2
700	25	1,650	1.5
800	16/25²⁾	1,460	1.5
900	16/25²⁾	1,845	1.5
1,000	10/25²⁾	1,560	1.5

1) PFA: допустимое рабочее давление – касается и зажимных колец; PMA = 1.2 x PFA; PEA = 1.2 x PFA + 5 – повышенное PFA’s по запросам.
2) Толщина стенки по классу K10 согласно нормативу EN 545:2006.
3) DN 80 дo DN 250 с высоконапорным стопором – повышенные тяговые усилия по запросу.

Соединение VRS®-T
DN 80 дo DN 500

Примечания по использованию соединений vRs®-T

Бестраншейная прокладка труб диаметрами от DN 80 дo DN 250 – только с высоконапорными стопорами;
Возможны повышенные давления, например, для систем систем искусственного оснежения или турбинных трубопроводов.

Соединение VRS®-T с зажимным кольцом
DN 80 дo DN 500

Примечания по использованию зажимных колец

Заменяет наварной шов для труб, отрезанных на стройплощадке;
До PFA в 16 бар могут применяться в отводах с двумя раструбами, отводах раструб-гладкий конец, в отводах 90° с опорой раструб-фланец, отводах 90° с опорой и с боковыми отверстиями; повышенные PFA по запросу;
Не подходят для подземных или надземных трубопроводов с пульсирующим давлением;
Не подходят для бестраншейной прокладки;
Момент затяжки болтов ≥ 60 Нм;

Dn	Размеры 1)[мм]							Вес [кг]				PFA 2) [бар]			Число фикса- торов 3)	Допустимое тяговое усилие 4) [kn]	Макс. угол отклон- ения [°]	Мин. радиус (м)
	d1		D	t	l	a	b	Комплект фиксаторов	Высоко- напорный стопор	Зажим- ное кольцо	Манжета	Без высоко- напорного стопора	С высоко- напорным стопором	Зажим- ное кольцо
80	98	+1	156	127	86	8	5	0.4	0.3	0.9	0.13	100	110	45	2	115	5	57/69
		-2.7
100	118	+1	182	135	91	8	5	0.4	0.4	1.0	0.16	75	100	45	2	150	5	57/69
		-2.8
125	144	+1	206	143	96	8	5	0.6	0.5	1.4	0.19	63	100	45	2	225	5	57/69
		-2.8
150	170	+1	239	150	101	8	5	0.8	0.6	1.7	0.22	63	75	45	2	240	5	57/69
		-2.9
200	222	+1	293	160	106	9	5.5	1.1	0.8	2.2	0.37	42	63	45	2	350	4	72/86
		-3
250	274	+1	357	165	106	9	5.5	1.5	1.2	2.7	0.48	40	44	45	2	375	4	72/86
		-3.1
300	326	+1	410	170	106	9	5.5	2.7	–	3.6	0.67	40	–	30	4	380	4	72/86
		-3.3
400	429	+1	521	190	115	10	6	4.4	–	6.0	1.1	30	–	30	4	650	3	95/115
		-3.5
500	532	+1	636	200	120	10	6	5.5	–	7.2	1.6	30	–	30	4	860	3	95/115
		-3.8

1) Возможен допуск;
2) PFA: допустимое рабочее давление; PMA = 1.2 x PFA; PEA = 1.2 x PFA + 5 – повышенные PFA по запросу.
3) При необходимости с диаметрами DN 80 дo DN 250– плюс высоконапорный стопор;
4) Повышенные тяговые усилия по запросу.
5) Мин. радиус кривых (трубы длиной 5 или 6 м.), которые получаются при использовании допустимых углов отклонений в раструбах – касается как обычной, так и бестраншейной прокладки.
6) Приблизительное время монтажа соединения, не считая любой возможной защиты.

РАСТРУБНОЕ СОЕДИНЕНИЕ

Раструбное соединение TYTON (соединение в соответствии с DIN 28603)

Размеры в мм				Вес раструба в килограммах
Диаметр	Внутренний диаметр	Диаметр раструба	Длина раструба	Труба	Фасонные части		Резиновая манжета
80	98	142	84	3,4	2,8	2,4	0,13
100	118	163	88	4,3	3,3	3,1	0,16
125	144	190	91	5,7	4,5	4	0,19
150	170	217	94	7,1	5,6	4,9	0,22
200	222	278	100	10,3	8	7,1	0,37
250	274	336	105	14,2	11,1	9,7	0,48
300	326	385	110	18,6	14,3	12,5	0,67
(350)	378	448	110	23,7	17,1	15,2	0,77
400	429	500	110	29,3	20,8	18,6	1,1
500	532	607	120	42,8	31,7	27,6	1,6
600	635	716	125	59,3	42,3	36,2	2,3
700	738	849	197	79,1	71,2	59,1	4,3
800	842	960	209	102,6	95,4	79,8	5,2
900	945	1042	221	129,9	150,3	122,7	6,3
1000	1048	1150	233	161,3	186,9	152,1	8,3

РАСТРУБНЫЕ ТРУБЫ

Дополнительная информация о раструбных трубах из высокопрочного чугуна Соединение:
Раструбные трубы из высокопрочного чугуна поставляются в соответствии с DIN 545
- с соединением TYTON раструб формы А в соответствии с DIN 28603 ф80-600
- с соединением TYTON раструб формы В в соответствии с DIN 28603 ф700-1000

Возможное рабочее давление в соответствии с DIN 545

Покрытия
Стандартная модификация для труб ф80-1000 с внутренним цементно-песчаным покрытием в соответствии с DIN 545 и DIN 2880, наружное цинковое / алюмоцинк и битумное покрытие в соответствии с DIN 545, DIN 30674 часть 3.
Для агрессивных почвенных условий и каменных оснований трубы выпускаются с наружным цементным покрытием в соответствии с DIN 30674 часть 2. по требованию трубы могут выпускаться с дополнительными покрытиями.

Классы труб в зависимости от толщины стенки
В соответствии с DIN 545 в каталог включены следующие классы труб К-8, К-9, К-10. По требованию могут быть выпущены трубы других классов.

Раструбные трубы из высокопрочного чугуна

Класс К-9 соединение TYTON в соответствии с DIN 28603
С внутренним цементно-песчаным покрытием, наружным цинковым / алюмоцинковым и битумным покрытием

Диаметр	Размеры в мм			Возможное рабочее давление в Бар	Вес в килограммах
Диаметр	Внутренний диаметр	Толщина стенки	Толщина цементации	Возможное рабочее давление в Бар	1 метра трубы с раструбом	1 трубы длиной 6 метров
80	98	6	3,5	64	14,8	88,5
100	118	6	3,5	64	18,1	109
125	144	6	3,5	64	22,5	135
150	170	6	3,5	64	26,5	160
200	222	6,3	3,5	62	37	220
250	274	6,8	3,5	54	48,5	292
300	326	7,2	3,5	49	61,5	367
(350)	378	7,7	5	45	79,5	477
400	429	8,1	5	42	94,5	566
500	532	9	5	38	129	774
600	635	9,9	5	36	168	1007
700	738	10,8	6	34	217	1298
800	842	11,7	6	32	266	1594
900	945	12,6	6	31	320	1917
1000	1048	13,5	6	30	378	2267

Класс К-9 соединение TYTON в соответствии с DIN 28603

Диаметр	Размеры в мм				Возможное рабочее давление в Бар	Вес в килограммах
Диаметр	Внутренний диаметр	Толщина стенки	Толщина цементации	Толщина наружного цементного покрытия	Возможное рабочее давление в Бар	1 метра трубы с раструбом	1 трубы длиной 6 метров
80	98	6 2)	3,5		64	18	108
100	118	6 2)	3,5		64	21,9	133
125	144	6	3,5		64	27,2	163
150	170	6	3,5		64	32,3	193
200	222	6,3	3,5		62	44,3	263
250	274	6,8	3,5		54	57	344
300	326	7,2	3,5		49	71,5	430
(350)	378	7,7	5	5	45	91,5	549
400	429	8,1	5		42	108	648
500	532	9	5		38	146	875
600	635	9,9	5		36	188	1128
700	738	10,8	6		34	240	1438
800	842	11,7	6		32	293	1754
900	945	12,6	6		31	350	2096
1000	1048	13,5	6		30	411	2466

ФЛАНЦЕВЫЕ ТРУБЫ

Дополнительная информация о фланцевых трубах

Трубы с одним и двумя фланцами выпускаются в соответствии с DIN 545 могут быть с навинчивающимися, приварными и литыми фланцами в соответствии с DIN 1092-2, в зависимости от их длины.

Покрытие
Трубы с навинчивающимися фланцами:
Наружное покрытие: цинковое / алюмоцинк и битумное покрытие
Внутреннее покрытие: цементно-песчаное покрытие

Трубы с литыми фланцами
Внутреннее и наружное битумное покрытие.

По спецзаказу трубы могут производиться с литыми фланцами до ф800 и максимальной длиной 2 метра, с внутренним эмалевым покрытием.
По требованию трубы могут выпускаться с дополнительным покрытием, различных длин и рабочим давлением.
Для прокладки на строительных площадях и в зданиях фланцевые трубы могут быть изготовлены с дополнительным фланцем в середине. Для более удобного крепления к поверхности покрытие на этот фланец не наносится.
Фланцевые трубы могут быть разрезаны только после проверки наружного диаметра и могут быть использованы как трубы с одним фланцем.
Приспособления, такие как шестигранные гайки, болты, резиновые манжеты доступны в специализированных магазинах.
Далее все таблички с фланцевыми трубами. PN означает рабочее давление в Бар.

Диаметр	Размеры в мм		Вес в килограммах
	Толщина стенки	Толщина цементации	1 м трубы без флнца		Один фланец
			Толщина цементации	Толщина стенки	PN10	PN16	PN25
80	8,1	3,5	2	16,1	2,8	2,8	2,8
100	8,4	3,5	2,5	20,4	3,3	3,3	3,8
125	8,8	3,5	3,1	26,4	4	4	4,7
150	9,1	3,5	3,7	32,4	5	5	6
200	9,8	3,5	4,9	46,1	6,9	6,7	8,7
250	10,5	3,5	6,1	61,3	9,8	9,4	13
300	11,2	3,5	7,3	78,1	13	12,6	17,7
(350)	11,9	5	12,3	96,5	14,7	17,5	25,4
400	12,6	5	14	116,2	17,2	22,1	33,2
500	14	5	17,5	160,6	23,2	37,4	47,2
600	15,4	5	20,9	211,3	32,8	57,6	68
700	16,8	6	29,3	268,5	44,3	59,4	_
800	18,2	6	33,4	332,1	58,5	76,8	_
900	19,6	6	37,6	401,7	69,6	91,4	_
1000	21	6	41,7	477,7	87,6	127	-

Диаметр	Размеры в мм		Вес в килограммах
	Толщина стенки	Толщина цементации	1 м трубы без флнца		Один фланец
			Толщина цементации	Толщина стенки	PN10	PN16	PN25
80	6	3,5	2	12,2	3,3	3,3	3,3
100	6	3,5	2,5	14,9	3,8	3,8	4,6
125	6,2	3,5	3,1	18,9	4,8	4,8	5,7
150	6,5	3,5	3,7	23,5	6	6	8,6
200	7	3,5	4,9	33,3	8,2	8	10,2
250	7,5	3,5	6,1	44,3	11,6	11,6	15,1
300	8	3,5	7,3	56,3	15,1	15,1	20,1
(350)	8,5	5	12,3	69,6	17,7	20,4	27,9
400	9	5	14	83,7	21	25,5	36,4
500	10	5	17,5	115,6	31	47	54,8
600	11	5	20,9	152	42,7	66,2	76,5

Диаметр	Длина L
	100	200	300	400	500	600	700	800	900	1000
	Вес в килограммах
80	7,6	9,2	10,8	12,4	14,1	15,7	15,3	16,6	17,8	19
100	8,6	10,7	12,7	14,8	16,8	18,8	18	19,5	21	22,5
125	10,6	13,3	15,9	18,6	21	24	23	24,5	26,5	28,5
150	13,2	16,5	19,7	23	26	29,5	28,5	31	33	35,5
200	18,4	23	27,5	32	37	41,5	39,5	43	46,5	49,5
250	25,5	32	38	44	50,5	56,5	54	58,5	63	67,5
300	34	41,5	49,5	57	65	73	69,5	75	81	86,5
(350)	-	48,5	58,5	68	77,5	87,5	84	91	98	105
400	-	57,5	69,5	81	92,5	104	101	109	117	126
500	-	78,5	94,5	111	127	143	143	154	166	178
600	-	108	129	150	171	192	192	207	222	237
700	-	-	169	196	223	250	276	303	330	357
800	-	-	-	250	284	317	350	383	416	450
900	-	-	-	300	340	380	420	461	501	541
1000	-	-	-	366	414	462	510	557	605	653

Диаметр	Длина L
	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
	Вес в килограммах
80	20	21,5	22,5	24	25	26,5	27,5	29	30	31
100	24	25,5	27	28,5	30	31,5	33	34,5	36	37,5
125	30,5	32,5	34	36	38	40	41,5	43,5	45,5	47,5
150	38	40	42,5	45	47,5	49,5	52	54,5	56,5	59
200	53	56,5	59,5	63	66,5	69,5	73	76,5	79,5	83
250	72	76,5	81	85	89,5	94	98,5	103	107	112
300	92	98	103	109	115	120	126	132	137	143
(350)	112	119	126	133	140	147	154	161	168	175
400	134	142	151	159	168	176	184	193	201	209
500	189	201	212	224	235	247	259	270	282	293
600	253	268	283	298	313	329	344	359	374	389
700	384	411	438	464	491	518	545	572	599	625
800	483	516	549	583	616	649	682	715	749	782

Диаметр	Длина L
	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000
	Вес в килограммах
80	32,5	33,5	35	36	37,5	38,5	39,5	41	42	43,5
100	39	40,5	42	43,5	45	46,5	48	49,5	51	52,5
125	49,5	51	53	55	57	58,5	60,5	62,5	64,5	66,5
150	61,5	63,5	66	68,5	71	73	75,5	78	80	82,5
200	86,5	89,5	93	96,5	99,5	103	106	110	113	116
250	116	121	125	130	134	138	143	147	152	156
300	148	154	160	165	171	177	182	188	193	199
(350)	182	189	195	202	209	216	223	230	237	244
400	218	226	235	243	251	260	268	276	285	293
500	305	316	328	339	351	363	374	386	397	409
600	405	420	435	450	465	481	496	511	526	541

Диаметр	Длина L
	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000
	Вес в килограммах
80	44,5	46	47	48,5	49,5	50,5	52	53	54,5	55,5
100	54	55,5	57	58,5	60	61	62,5	64	65,5	67
125	68	70	72	74	76	77,5	79,5	81,5	83,5	85
150	85	87	89,5	92	94,5	96,5	99	101	104	106
200	120	123	126	130	133	136	140	143	146	150
250	161	165	169	174	178	183	187	192	196	200
300	205	210	216	222	227	233	239	244	250	255
(350)	251	258	265	272	279	286	293	300	307	314
400	301	310	318	327	335	343	352	360	368	377
500	420	432	443	455	467	478	490	501	513	524
600	557	572	587	602	617	633	648	663	678	693

Диаметр	Длина L
	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
	Вес в килограммах
80	57	58	59,5	60,5	61,5	63	64	65,5	66,5	68
100	68,5	70	71,5	73	74,5	76	78	79	80,5	82
125	87	89	91	93	94,5	96,5	98,5	100	102	104
150	108	111	113	115	118	120	122	125	127	130
200	153	156	160	163	166	170	173	176	180	183
250	205	209	214	218	223	227	231	236	240	245
300	261	267	272	278	284	289	295	300	306	312

Диаметр	Размеры в мм					Вес в килограммах
Диаметр	Толщина стенки	Толщина цементации	Диаметр PN10	Диаметр PN16	Диаметр PN25	Диаметр PN10	Диаметр PN16	Диаметр PN25
80	6	3,5		140			0,7
100	6	3,5		160			0,8
125	6,2	3,5		190			1
150	6,5	3,5		230			1,5
200	7	3,5		300			3
250	7,5	3,5	320		370	1,7		5,7
300	8	3,5	380		430	2,3		8,2
(350)	8,5	5	440		500	3,1		13,1
400	9	5	500		530	4,9		10,4
500	10	5	620		650	8,8		16,4
600	11	5	740		780	15,1		30,9

Наверх

ФАСОННЫЕ ЧАСТИ TRM С АНКЕРНЫМИ СОЕДИНЕНИЯМИ

Совместимость

Наши соединения не совместимы с анкерными соединениями других производителей. Относительно возможных решений по этому вопросу обращайтесь, пожалуйста, в нашу фирму.

Монтажная длина

Если не указано иначе, монтажная длина фасонные части Lu соответствует серии А по нормативу EN 545.

Фланцевые фасонные части

Заказывая фланцевые фитинги очень важно указать требуемое номинальное давление PN. Такие принадлежности как болты, с шестигранными головками, гайки, шайбы и прокладки должны заказываться у специалистов.

Покрытие

Если не указано иначе, все ниже приводимые фасонные части поставляются изнутри и снаружи, покрытие эпоксидным слоем мин. толщиной в 250 um. Покрытие соответствует нормативу EN 14 901 и требованиям GSK (Ассоциация по антикоррозионной защите задвижек и фасонных частей с порошковым покрытием для работы в особенно тяжелых условиях). Поэтому все фасонные части по нормативу EN 545, приложению D.2.3, могут монтироваться в грунтах любой коррозийности.

Фасонные части MMK 11. Отвод 11¼°с двумя раструбами по EN 545

Dn	Размеры [мм]	pFA [бар]	Вес [кг]
Dn	Lu	pFA [бар]	Вес [кг]
vRs®-T
80	30	100	10.1
100	30		14.0
125	35		18.6
150	35		23.3
200	40		38.2
250	50		52.3
300	55		70.4
400	65	30	116.0
500	75	30	171.5
bls®
600	85	40	186.0
700	95	25	277.0
800	110		378.0
900	120		532.0
1,000	130		614.0

Фасонные части MMk 22. Отвод 22½°с двумя раструбами по EN 545

Dn	Размеры [мм]	PFA [бар]	Вес [кг]
Dn	Lu	PFA [бар]	Вес [кг]
VRS®-T
80	40	100	10.2
100	40		14.3
125	50		19.4
150	55		24.3
200	65		39.2
250	75		56.9
300	85		78.6
400	110	30	120.4
500	130	30	197.0
BLS®
600	150	32	215.5
700	175	25	320.0
800	195		458.0
900	220		594.0
1,000	240		723.0

Фасонные части MMk 30. Отвод 30°с двумя раструбами по EN 545

Dn	Размеры [мм]	PFA [бар]	Вес [кг]
Dn	Lu	PFA [бар]	Вес [кг]
VRS®-T
80	45	100	10.4
100	50		14.7
125	55		20.3
150	65		25.2
200	80		41.4
250	95		59.3
300	110		79.9
400	140	30	137.0
500	170	30	205.5
BLS®
600	200	40	230.0
700	230	25	333.0
800	260		473.0
900	290		635.0
1,000	320		809.0

Фасонные части MMK 45. Отвод 45°с двумя раструбами по ЕN 545

Dn	Размеры [мм]	PFA [бар]	Вес [кг]
Dn	Lu	PFA [бар]	Вес [кг]
VRS®-T
80	55	100	11.0
100	65		14.7
125	75		20.8
150	85		26.3
200	110		41.5
250	130		65.1
300	150		86.4
400	195	30	157.0
500	240	30	227.0
BLS®
600	285	40	261.0
700	330	25	376.0
800	370		548.0
900	415		716.0
1,000	460		879.0

фасонные части MMQ. Отвод 90° с двумя раструбами по EN 545

Dn	Размеры [мм]	PFA [бар]	Вес [кг]
Dn	Lu	PFA [бар]	Вес [кг]
VRS®-T
80	100	100	11.6
100	120		15.9
125	145		22.4
150	170		28.9
200	220		55.1
250	270		76.0
300	320		94.5
400	430	30	200.5

фасонные части Mk 11 и Mk 22. Отвод 11¼° и 22½° раструб-гладкий конец с анкерным фланцем. По стандарту производителя

Dn	Размеры [мм]		PFA [бар]	Вес [кг]
Dn	Iu	Lu	PFA [бар]	Вес [кг]
VRS®-T; α= 11¼°
80	30	175	100	8.4
100	30	185		11.1
125	35	200		15.1
150	35	210		20.1
200	40	230		32.7
250	50	250		51.0
300	55	270		71.0
400	65	375	63	125.0
500	75	405	50	220.0
Dn	Размеры [мм]		PFA [бар]	Вес [кг]
Dn	Iu	Lu	PFA [бар]	Вес [кг]
VRS®-T; α = 22½°
80	40	185	100	8.7
100	40	195		11.6
125	50	215		15.9
150	55	230		21.5
200	65	255		35.3
250	75	275		53.0
300	85	300		73.0
400	110	420	63	138.8
500	130	460	50	220.0

Фасонные части Mk 30 и Mk 45. Отвод 30° и 45° раструб-гладкий конец с анкерным фланцем. По стандарту производителя

Dn	Размеры [мм]		PFA [бар]	Вес [кг]
Dn	Iu	Lu	PFA [бар]	Вес [кг]
VRS®-T; α = 30°
80	45	190	100	8.9
100	50	205		11.9
125	55	220		16.2
150	65	240		22.4
200	80	270		36.5
250	95	295		57.0
300	110	320		82.0
400	140	450	63	157.2
500	170	495	50	224.0
Dn	Размеры [мм]		PFA [бар]	Вес [кг]
Dn	Iu	Lu	PFA [бар]	Вес [кг]
VRS®-T; α = 30°
80	55	200	100	9.1
100	65	220		12.3
125	75	240		17.0
150	85	260		24.2
200	110	300		39.7
250	130	335		60.5
300	150	365		87.3

Фасонные части MMB. Раструбный тройник 90° пo EN 545

Dn	dn	Размеры [мм]		PFA [бар]	Вес [кг]
Dn	dn	Iu	Lu	PFA [бар]	Вес [кг]
VRS®-T
80	80	170	85	100	16.1
100	80	170	95		20.0
100	100	190	95		22.4
125	80	170	105		25.1
	100	195	110		28.1
	125	225	110		31.0
150	80	170	120		33.6
	100	195	120		34.5
	125	255	125		39.0
	150	255	125		41.1
200	80	175	145		46.2
	100	200	145		47.3
	125	255	145		50.0
	150	255	150		54.3
	200	315	155		63.1
250	80	180	170		72.0
	100	200	170		63.9
	125	230	175		78.0
	150	260	175		70.6
	200	315	180		77.8
	250	375	190		89.1
300	80	180	195	100	93.0
	100	205	195		80.2
	150	260	200		88.6
	200	320	205		96.6
	250	375	210		109.0
	300	435	220		127.4
400*	400	560	280	30	236.0
500*	500	800	400	30	396.8

Фитинги MMR. Редукция с двумя раструбами По EN 545

Dn	dn	Lu [мм]	PFA [бар]	Вес [кг]
VRS®-T
100	80	90	100	12.3
125	80	140		15.9
125	100	100		16.7
150	80	190		19.9
	100	150		20.8
	125	100		21.0
200	100	250		29.6
200	150	150		30.4
250	150	250		45.3
250	200	150		46.7
300	150	350		57.0
	200	250		58.9
	250	150		62.8
400*	300	260	30	111.0
500*	400	260	30	148.0

Фасонные части U. Двойной раструб По ЕN 545

Dn	dn	Lu [мм]	PFA [бар]	Вес [кг]
VRS®-T
80	160	415	100	13.4
100	160	430		16.0
125	175	460		24.0
150	180	480		30.5
200	180	500		45.5
250	190	520		66.5
300	200	540		83.5
400	210	590	30	115.0
500	220	620	30	185.0

Фасонные части F. Патрубок фланец - гладкий конец По EN 545

Dn	Lu [мм]	Вес [кг]
Dn	Lu [мм]	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100
VRS®-T
80	350	7.5	7.5	7.5	7.5	11.9	11.2
100	360	8.5	8.5	10.4	10.4	14.1	15.7
125	370	12.4	12.4	13.1	14.3	20.0	22.8
150	380	19.3	19.3	21.0	21.0	31.9	28.0
200	400	25.2	25.2	26.0	30.8	46.6	55.4
250	420	35.1	35.2	37.7	45.4	–	–
300	440	46.0	44.8	49.1	62.0	–	–
400	480	104.0	109.0	114.0	154.0*	–	–
500	500	146.0	156.0	161.0	–	–	–
BLS®
600	560	134.3	160.3	174.3	235.3	–	–
700	600	180.6	195.6	229.6	–	–	–
800	600	228.0	247.0	296.0	–	–	–
900	600	348.0	359.0	–	–	–	–
1,000	600	503.0	538.0	–	–	–	–

* Обратите внимание на PFA соединений VRS®-T

Фасонные части EU. Раструб-фланец По EN 545

Dn	Lu [мм]	z [мм]	Вес [кг]
Dn	Lu [мм]	z [мм]	PN 10	PN 16	PN 25	PN 40	PN 63	PN 100
80	130	90	10.2	10.2	10.2	10.2	12.3	–
100	130	90	12.2	12.2	12.7	12.7	16.3	20.7
125	135	95	15.5	15.5	17.0	17.0	26.8	–
150	135	95	19.9	19.9	22.1	22.1	31.5	33.4
200	140	100	28.7	28.9	29.6	34.6	49.0	56.4
250	145	105	40.6	39.7	44.3	51.9	67.5	86.4
300	150	110	52.3	52.1	56.1	69.9	84.9	120.0
400	160	120	85.5	89.0	102.0	127.5	–	–
500	170	130	125.0	140.5	151	162.0*	–	–
BLS®
600	180	140	137.5	167.5	173.5	209.0*	–	–
700	190	150	202.0	248.0	278.0	–	–	–
800	200	160	269.5	270.0	316.0	–	–	–
900	210	170	347.0	370.0	427.0	–	–	–
1,000	220	180	439.0	464.0	549.0	–	–	–

Lu = монтажная длина в анкерном состоянии
z = средняя монтажная длина (при отсутствии наварного шва)
* Обратите внимание на PFA соединений VRS®-T

фасонные части MMA. Тройники раструбные с фланцевым ответвлением По EN 545

Dn	dn	Lu [мм]	Iu [мм]	Вес [кг]
Dn	dn	Lu [мм]	Iu [мм]	PN 10	PN 16	PN 25	PN 40
80	80	170	165	15.8	15.8	15.8	15.8
100	80	170	175	20.5	20.5	20.5	20.5
100	100	190	180	21.9	21.9	–	–
125	80	170	190	24.8	24.8	24.8	24.8
	100	195	195	27.6	27.6	–	–
	125	255	200	–	–	–	–
150	80	170	205	30.6	30.6	30.6	30.6
	100	195	210	33.0	33.0	–	–
	150	225	220	39.0	39.0	–	–
200	80	175	235	45.4	45.4	45.4	45.4
	100	200	240	46.8	46.8	–	–
	150	250	250	51.6	51.6	–	–
	200	315	260	–	57.0	–	–
250	80	180	265	56.0	56.0	56.0	56.0
	100	200	270	57.5	57.5	–	–
	150	260	280	63.5	63.5	–	–
	200	315	290	–	71.5	–	–
	250	375	300	–	–	–	–
300	80	180	295	76.6	76.6	76.6	76.6
	100	205	300	81.2	81.2	–	–
	150	260	310	80.0	80.0	–	–
	200	320	320	–	–	–	–
	300	435	340	110.0	–	–	–
400	150	270	370	148.0	148.0	152.0	152.0
	200	440	380	170.0	171.0	173.0	–
	300	440	400	191.0	192.0	197.0	–
	400	560	420	200.0	205.0	217.0	–
500	200	450	440	192.5	192.5	194.5	–
	300	450	460	205.0	205.0	211.0	–
	400	565	480	297.0	303.0	315.0	–
	500	680	500	338.0	362.0	363.0	372*
600	150	570	490	237.0	237.0	238.0	–
	200		500	254.0	254.0	247.0	–
	300		520	266.0	266.0	272.0	–
	400		540	279.0	284.0	296.0	–
	600	800	580	376.5	401.0	415.0	–
800	150	1045	580	657.0	657.0	645.0	–
	200		585	667.0	667.0	655.0	–
	400		615	695.0	682.0	693.0	–
	600		645	745.0	770.0	784.0	–
	800		675	791.0	809.0	855.0	–
900	100	475	630	540.0	592.0	598.0	–
	125		635	541.0	593.0	594.0	–
	150		640	543.0	594.0	600.0	–
	200		645	546.0	596.0	603.0	–
	250		655	550.0	599.0	608.0	–
	300		660	555.0	603.0	613.0	–
1,000	100	480	690	672.0	738.0	745.0	–
	125		695	673.0	738.0	746.0	–
	150		700	675.0	739.0	747.0	–
	200		705	678.0	741.0	750.0	–
	250		715	682.0	741.0	750.0	–
	300		720	687.0	748.0	760.0	–

фасонные части O. Заглушки раструбные. По стандарту производителя

Dn	t [мм]	D [мм]	PFA [бар]	Вес [кг]
Соединения VRS®-T
400	225	540	30	117
500	240	650	30	170

Ниппели P. Ниппель-заглушка. По стандарту производителя

Dn	Lu [мм]	lu [мм]	d [мм]	PFA [бар]	Вес [кг]
Ниппель-заглушка VRS®-T
80	170	86	M 12	100	4.1
100	175	91	M 12		4.4
125	195	96	M 16		6.7
150	200	101	M 16		9.2
200	210	106	M 16		14.5
250	250	106	M 20		27.2
300	300	106	M 20		49.4

Фасонные части Gl (GDR). Патрубки с гладкими концами и двумя наварными швами. По стандарту производителя

Dn	Вес [кг]							Внутреннее/ наружное покрытие
	PFA [бар]
	10	16	25	30	40	63	100
VRS®-T lu = 400 мм или 800 мм
80	7.6 bzw. 15.4							Эпоксидное покрытие
100	9.5 bzw. 18.8
125	12.0 bzw. 25.0
150	15.6 bzw. 31.0
200	22.0 bzw. 44.0 1)
VRS®-T lu = 800 мм
250	44.6					66.7		Эпоксидное покрытие
300	55.8			56.8	98.0
400	81.3				–
500	104.0				–
BLS® lu = 800 мм
600	127.6 2)				–	–	–	Цеметный раствор / оцинковка / алюмоцинк + эпоксид
700	164.1			–	–	–	–
800	201.8		219.6	–	–	–	–
900	240.4		263.2	–	–	–	–
1,000	283.4	310.4		–	–	–	–

1) PFA 100 – с высоконапорным стопором
2) Maкс. PFA - 32

фасонные части HAS (A). Фасонные части для подключения ввода в дом с отводом с внутренней резьбой 2”. По стандарту производителя

Dn	Lu [мм]	lu [мм]	PFA [бар]	Вес [кг]
HAS-фитинги vRs®-T
80	305	215	100	10.5
100	315	225	13.8
125	325	235	17.8
150	340	250	23.1
200	355	265	34.8
250	370	275	54.0
300	380	285	72.0

Фасонные части ENH. Отвод 90° для гидрантов и с с упором для гидрантов и с наружной резьбой. По стандарту производителя

Dn	dn [“]	L1 [мм]	L2 [мм]	c [мм]	d1	PFA [бар]	Вес [кг]
ENH-фитинги VRS®-T
80	1.5	240	250	110	120	100	7.3
80	2.0	240	250	110	120	100	7.3

Фасонные части EN. Отвод 90° раструб-фланец с упором. По стандарту производителя

Dn	Размеры [мм]				Вес [кг]
Dn	L1	L2	c	d	PN 10	PN 16	PN 25	PN 40
EN-фитинги VRS®-T
80	165	145	110	180	16.4
100	180	158	125	200	22.6		–

Трубы и фасонные части TRM
